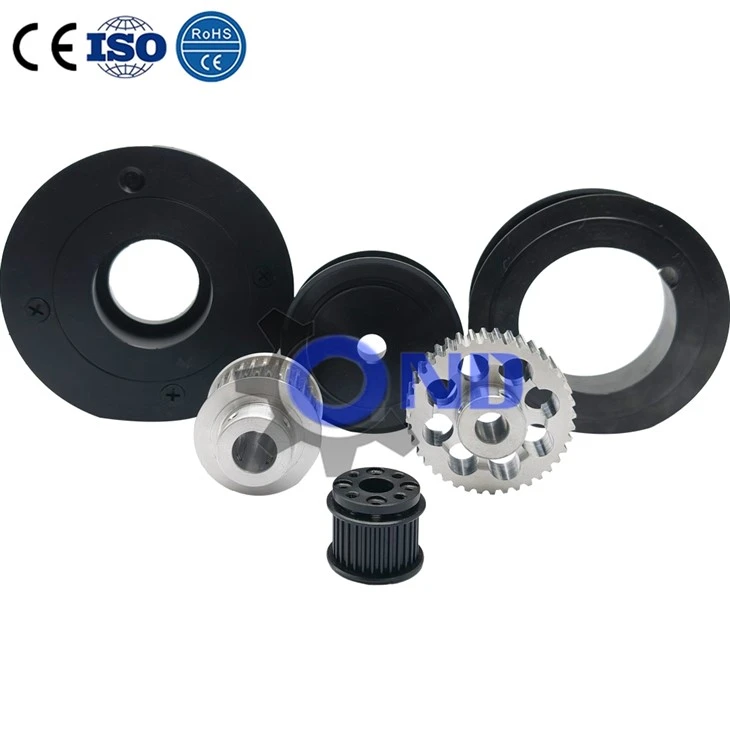

3D друкований шків

вступ

3D-друкований шків є ключовим компонентом для забезпечення точності та надійності друку. Він відповідає за перетворення точного обертального руху крокового двигуна в лінійний рух друкувальної головки або нагрітого шару через зубчастий ремінь без будь-якого ковзання.

3D-принтери висувають дуже особливі вимоги до зубчастих шківів, головним чином зосереджуючись на точності, легкій конструкції та ефективності проти-ковзання.

Висока точність і проти{0}}ковзання зубів

Стандарт профілю зуба: Найпоширенішим є профіль зубів GT2. Цей профіль зуба спеціально розроблений для високо-точної передачі. Його трапецієподібні зуби щільно з’єднуються з зубами синхронного ременя GT2, ефективно запобігаючи пропуску зубів під час високо-швидкісного друку чи раптових зупинок і пусків. Пропуск зубців спричинить зсув шару у всій надрукованій моделі, що призведе до збою друку.

Ключові параметри: Окрім профілю зуба, вирішальним є крок зуба, зазвичай 2 мм (тобто GT2-2M). Відстань між кожним зубом має бути дуже однаковою, щоб гарантувати, що відстань руху точно відповідає кількості кроків двигуна.

Легка конструкція

Причина: 3D-друкований шків встановлений на валу двигуна і є частиною рухомих частин (особливо вздовж осей X і Y). Його вага впливає на інерцію рухомих частин. Більш легкий синхронізуючий шків означає, що друкуюча головка може швидше прискорюватися та сповільнюватись, таким чином зменшуючи «деренчання» та спотворення під час друку та покращуючи швидкість друку та якість поверхні.

Спосіб реалізації: Використовуйте легку конструкцію, як-от матеріал із алюмінієвого сплаву, і видаліть надлишок матеріалу через -отвори для зменшення ваги або порожнисті конструкції.

Основний матеріал

Алюміній

Переваги:Це найпоширеніший і ідеальний вибір. Він поєднує в собі міцність, легкість і хорошу тепловіддачу. Поверхня зазвичай анодується для підвищення естетичності та зносостійкості.

застосування:Кращий вибір для переважної більшості 3D-принтерів середнього-–-високого-класу.

Нержавіюча сталь

Переваги:Надзвичайно висока міцність, надзвичайно довговічність і практично-зносостійкість.

Недоліки:Він важкий, у кілька разів важчий за алюмінієвий сплав, що серйозно вплине на високу-швидкісність друку.

Застосування:Рідко використовується для осей руху, але може використовуватися в певних спеціальних структурах або для осі Z- (вісь Z- зазвичай дуже повільна та має невеликий інерційний вплив).

Як вибрати 3D друкований шків

Підтвердьте профіль і крок зуба:У більшості випадків вибирають профіль зуба GT2-2M. Крім того, порахуйте кількість зубів; загальні варіанти включають 16 або 20 зубів, оскільки це вплине на передавальне число та швидкість руху.

Вибір матеріалу:Алюмінієвий сплав є найбільш збалансованим і рекомендованим вибором.

Перевірте точність обробки:Хороший зубчастий шків повинен мати гладку опорну поверхню, чіткий профіль зубів без задирок і точний внутрішній отвір. Це забезпечує плавну-роботу з низьким рівнем вібрації.

У 3D-принтерах 3D-друкований шків є класичним прикладом «маленького компонента з великим впливом». Інвестування у високоякісне-колесо синхронізації (зазвичай виготовлене з алюмінієвого сплаву, із профілем зубів GT2 і затискним механізмом) є одним із найбільш економічно ефективних-оновлень для забезпечення високої точності, високої надійності та відмінної якості друку. Він гарантує точну передачу руху від джерела і є наріжним каменем усієї системи руху.
