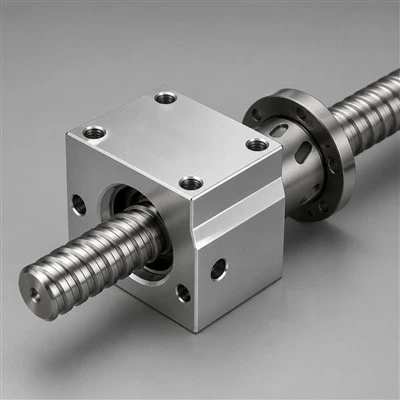

Корпус гвинтової гайки

Tianjin OuNaiDa Transmissions Technology Co., Ltd. є одним із провідних виробників і постачальників корпусів гвинтової гайки в Китаї. Якщо ви збираєтеся придбати високоякісний корпус гвинтової гайки, ласкаво просимо отримати більше інформації від нашого заводу. Також доступне індивідуальне обслуговування.

Минулої весни польський машинобудівник замовив у нас двадцять гвинтів SFU1605 і, щоб заощадити гроші, власноруч виготовив кронштейни для гайок. Через вісім тижнів він знову запитав, чому три осі викликали ритмічні коливання струму на сервоприводі. Гвинти були в порядку. Його кронштейни розточували на ручній фрезі, а центр отвору знаходився приблизно на дві десятих від лінії між опорами підшипників. Кожного оберту гайку відтягували вбік, а потім відпускали.

Корпус є найдешевшою частиною кулькової гвинтової осі, яка, швидше за все, може її зіпсувати.

Що має робити житло

Три роботи, в порядку того, як часто вони не вдаються:

Тримайте квадрат фланця гайки до осі гвинта. Передайте тягу на стіл машини без згинання. Тримайте отвір гайки концентрично з лінією, проведеною між двома кінцевими опорними підшипниками.

Третій — це вбивця, тому що він залежить від обробки, яку ви не робили, і не можете побачити, коли машину зібрано.

Власний аналіз несправностей HIWIN чітко показує: радіальне навантаження існує щоразу, коли центральна лінія корпусу гайки та центральна лінія опорного корпусу підшипника неправильно вирівняні. Гвинт може зігнутися, якщо помилка велика. Якщо він невеликий, натомість ви отримаєте прискорене зношування - ніякої різкої несправності, лише вісь, яка втрачає точність набагато раніше, ніж передбачено розрахунком терміну служби. І примітка, яка привертає увагу: чим вище попереднє натягування в гайці, тим щільніше має бути центрування (Технічна інформація про кулькові гвинти HIWIN, Додаток A2-2).

Таким чином, купівля гвинта з подвійною-гайкою з попереднім натягом, а потім прикручування його до грубого-проточеного кронштейна активно погіршує ситуацію, ніж звичайна одинарна гайка.

Алюміній BSG або сталь DSG

У нас є обидва. Вони не є взаємозамінними, як вважають більшість покупців.

Алюміній серії BSG. Джерело: каталог компонентів прецизійних трансмісій OND, корпус алюмінієвої гайки серії BSG/DSG, P55.

Сталева серія DSG. Джерело: каталог OND, корпус із сталевою гайкою серії DSG/DSG, P56.

Подивіться на перші чотири рядки кожної таблиці. Зовнішня оболонка ідентична - однаковий отвір отвору, однакова ширина, однакова висота, однакова центральна висота, однаковий крок болтів. Ви можете поміняти алюмінієвий блок на сталевий, не торкаючись основи машини. Це навмисно, і це корисно: прототип з алюмінію, перейдіть на сталь для виробничого циклу, якщо виявиться, що вісь потребує жорсткості.

Відмінності, які мають значення, не містяться в таблиці розмірів. Сталь дає вам приблизно в три рази більший модуль пружності, тож за тієї самої тяги блок відхиляється приблизно на третину більше. Алюміній дає вам третину маси та кращу теплопровідність від гайки. На швидкій, незначно навантаженій осі підбирання-і-розміщення алюмінієвий блок справді є кращим інженерним вибором, а не бюджетним компромісом.

Двох речей стіл вам не скаже. Діапазон сталей розширюється до 4040 і 5050, де алюміній закінчується 3232 - вище 32-мм гвинтів, ми пропонуємо лише сталь, тому що на цих рівнях тяги алюмінієве відхилення перестає бути прийнятним. І зверніть увагу, що рядки суфікса H у каталозі (DSG16H, DSG20H тощо) є варіантами з кількома-виводами: DSG20H приймає 2005, 2010 та 2020 на один корпус. Якщо ви використовуєте машину зі змішаним-виводом, один номер деталі корпусу покриває три гвинти.

У першу чергу потрібно перевірити центральне число висоти

h в обох таблицях — відстань від монтажної поверхні до центральної лінії гвинта. BSG2020 і DSG2020 дають 23,5 мм.

Це число має відповідати висоті центру ваших кінцевих опорних блоків, інакше гвинт обертається під кутом, і ви повертаєтеся до проблеми польського клієнта. Блоки підтримки мають власний розмір h - AK15 знаходиться на 40 мм, AK20 на 47,5 мм. Виберіть корпус і блоки підтримки разом, з однієї пари столів, одночасно. Не вибирайте спочатку гвинт, а потім сортуйте кріпильні вироби.

Якщо висота справді не відповідає стандартній, встановіть прокладки на опорних блоках, а не на корпусі гайки. Підкладка корпусу нахиляє фланець гайки; підкладка опор переміщує всю лінію валу паралельно.

Де люди втрачають гроші

Обробляйте власне житло, щоб заощадити сорок доларів. Отвір має бути концентричним до лінії валу в межах кількох сотих і квадратним до нього, а це означає розточування на місці або розточування на машині, якій ви довіряєте. Більшість невеликих магазинів не мають кріплення.

Прикручування фланця гайки до поверхні корпусу, яка не була облицьована пласко. Фланець відповідає тому, до чого він прикручений, і він тягне за собою гайку.

Над-затягування кріпильних болтів на алюмінієвому блоці. M5 в алюмінієвих смужках або деформується навколо отвору набагато легше, ніж той самий болт у сталі. Використовуйте нижню межу діапазону крутного моменту.

Замовлення корпусу після того, як основа машини вже просвердлена. Крок болта P і розмір різьби фіксуються корпусом, а не вашою моделлю CAD.

Замовлення

Дайте нам позначення гвинта, включно з приводом, і скажіть нам, горизонтальна чи вертикальна вісь, і приблизно яку тягу вона відчуває. Ми перевіримо алюміній або сталь і порівняємо висоту центру з опорними елементами, які ви використовуєте. Якщо ви вже налаштовані на базу свердління, надішліть шаблон отворів, і ми чесно скажемо вам, чи відповідає він.

Пов'язане читання

• Як вибрати кулькові гвинтові опори
• Взаємозв'язок між попереднім натягом кулькової гвинти та осьовим зазором

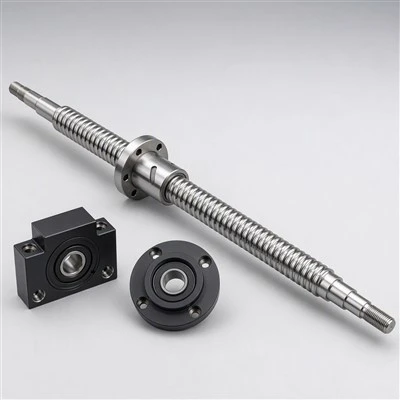

• Кульковий гвинт SFU1605 SFU2005 C7 Фланцева гайка

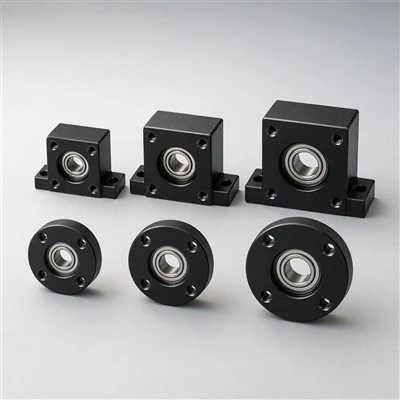

• Опорний блок кулькової гвинти BK12 FK15 EK10

Tianjin OuNaiDa постачає кулькові гвинти, опорні блоки, контргайки та відповідні корпуси гайок як повні комплекти осей, тому висота центрів і шаблони болтів перевіряються перед відправкою. Щоб отримати пропозицію розміру, надішліть свою модель гвинта та кріплення.
